電感線圈
更新時間：2022-03-15 16:45:51 字號：T|T

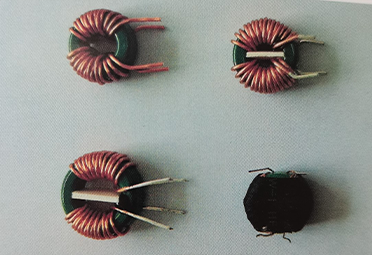

線圈是由導線一圈靠一圈地繞在絕緣管上，導線彼此互相絕緣，而絕緣管可以是空心的，也可以包含鐵芯或磁粉芯。線圈的電感用L表示，單位有亨利(H)、毫亨利 (mH)、微亨利(μH)，1H=10^3mH=10^6μH
線圈是由導線一圈靠一圈地繞在絕緣管上，導線彼此互相絕緣，而絕緣管可以是空心的，也可以包含鐵芯或磁粉芯。線圈的電感用L表示，單位有亨利(H)、毫亨利 (mH)、微亨利(μH)，1H=10^3mH=10^6μH。
簡介
電感線圈是利用電磁感應的原理進行工作的器件。當有電流流過一根導線時，***會在這根導線的周?chē)a(chǎn)生一定的電磁場，而這個電磁場的導線本身又會對處在這個電磁場范圍內的導線發生感應作用。對產生電磁場的導線本身發生的作用，叫做“自感“，即導線自己產生的變化電流產生變化磁場，這個磁場又進一步影響了導線中的電流；對處在這個電磁場范圍的其他導線產生的作用，叫做“互感“。
電感線圈的電特性和電容器相反，“通低頻，阻高頻“。高頻信號通過電感線圈時會遇到很大的阻力，很難通過；而對低頻信號通過它時所呈現的阻力則比較小，即低頻信號可以較容易的通過它。電感線圈對直流電的電阻幾乎為零。
電阻，電容和電感，他們對于電路中電信號的流動都會呈現一定的阻力，這種阻力我們稱之為“阻抗”。電感線圈對電流信號所呈現的阻抗利用的是線圈的自感。電感線圈有時我們把它簡稱為“電感”或“線圈”，用字母“L”表示。繞制電感線圈時，所繞的線圈的圈數我們一般把它稱為線圈的“匝數“。
作用 播報 阻流作用 電感線圈線圈中的自感電動勢總是與線圈中的電流變化抗衡。電感線圈對交流電流有阻礙作用，阻礙作用的大小稱感抗xl，單位是歐姆。它與電感量l和交流電頻率f的關系為xl=2πfl，電感器主要可分為高頻阻流線圈及低頻阻流線圈。 調諧與選頻作用 電感線圈與電容器并聯可組成lc調諧電路。即電路的固有振蕩頻率f0與非交流信號的頻率f相等，則回路的感抗與容抗也相等，于是電磁能量***在電感、電容來回振蕩，這lc回路的諧振現象。諧振時電路的感抗與容抗等值又反向，回路總電流的感抗***小，電流量******（指 f=“f0“的交流信號），lc諧振電路具有選擇頻率的作用，能將某一頻率f的交流信號選擇出來。
作用 播報 阻流作用 電感線圈線圈中的自感電動勢總是與線圈中的電流變化抗衡。電感線圈對交流電流有阻礙作用，阻礙作用的大小稱感抗xl，單位是歐姆。它與電感量l和交流電頻率f的關系為xl=2πfl，電感器主要可分為高頻阻流線圈及低頻阻流線圈。 調諧與選頻作用 電感線圈與電容器并聯可組成lc調諧電路。即電路的固有振蕩頻率f0與非交流信號的頻率f相等，則回路的感抗與容抗也相等，于是電磁能量***在電感、電容來回振蕩，這lc回路的諧振現象。諧振時電路的感抗與容抗等值又反向，回路總電流的感抗***小，電流量******（指 f=“f0“的交流信號），lc諧振電路具有選擇頻率的作用，能將某一頻率f的交流信號選擇出來。
